Moteurs hydrauliques Rexroth (Bosch Rexroth)sont largement utilisés dans les machines de construction, les équipements miniers et la fabrication industrielle. Que vous soyez gestionnaire de flotte, ingénieur de maintenance ou spécialiste des achats, il est essentiel de comprendre le système de pièces détachées et les éléments essentiels de la maintenance. Cet article adopte une approche pratique pour organiser les informations clés sur les composants du moteur hydraulique Rexroth.
Moteurs hydrauliques Rexrothse répartissent en deux catégories principales : les moteurs à pistons axiaux et les moteurs à pistons radiaux. L'interchangeabilité et la compatibilité des pièces varient selon les différentes séries.
Moteurs à pistons axiaux (série commune) :

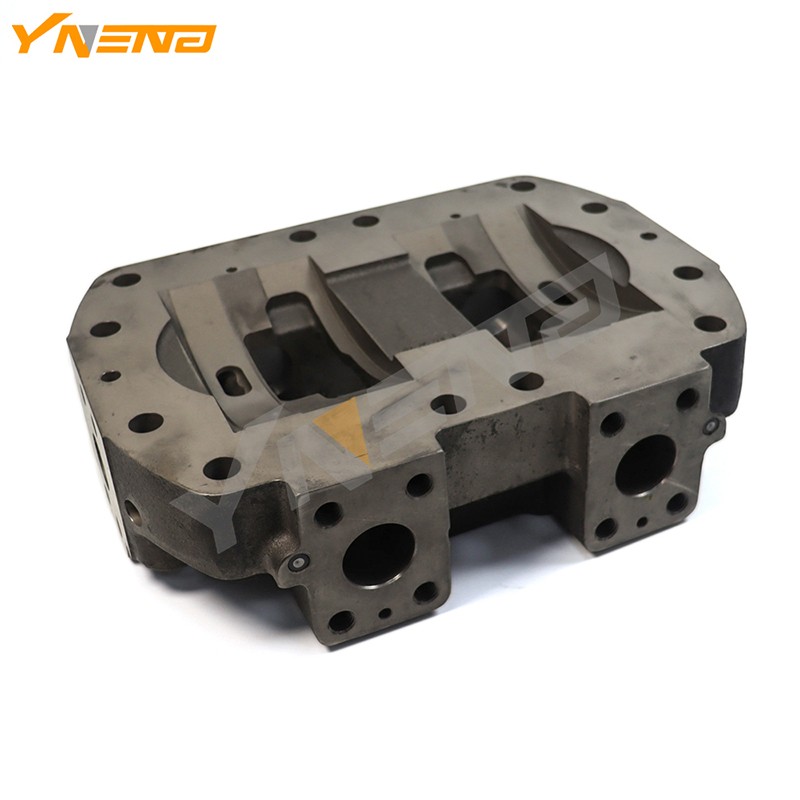

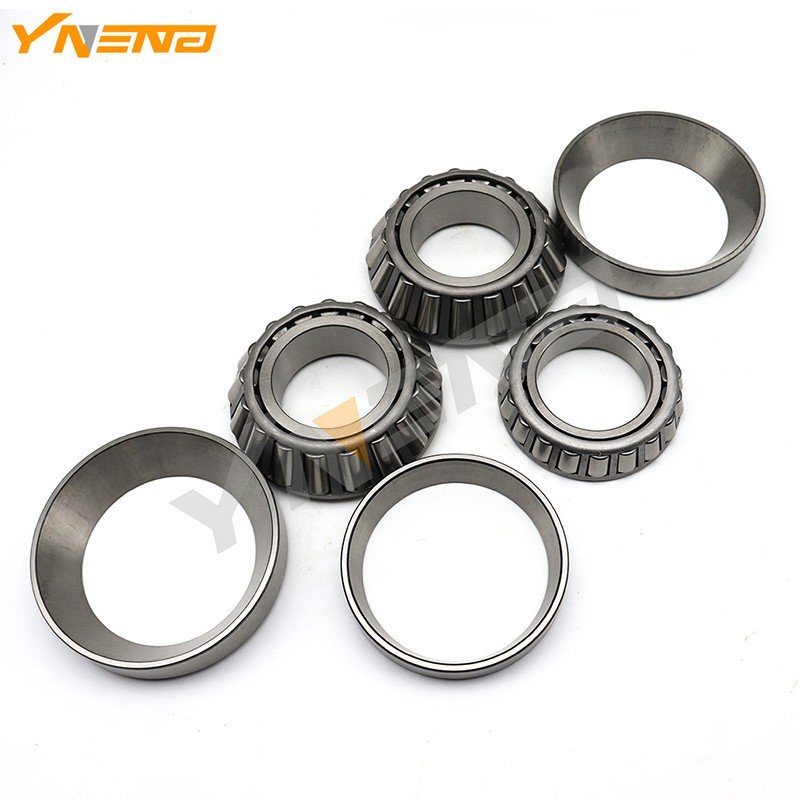

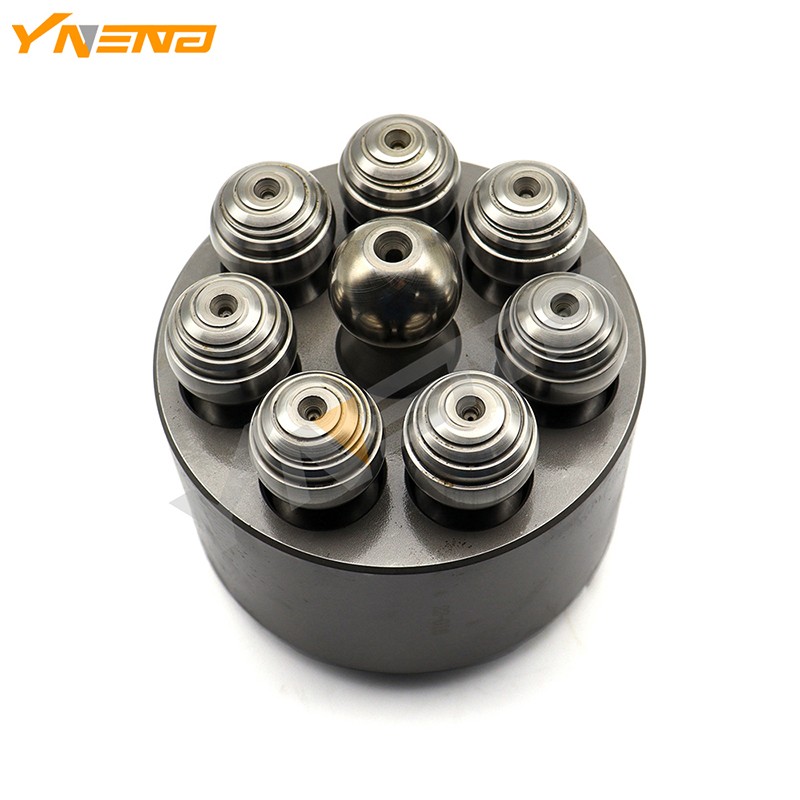

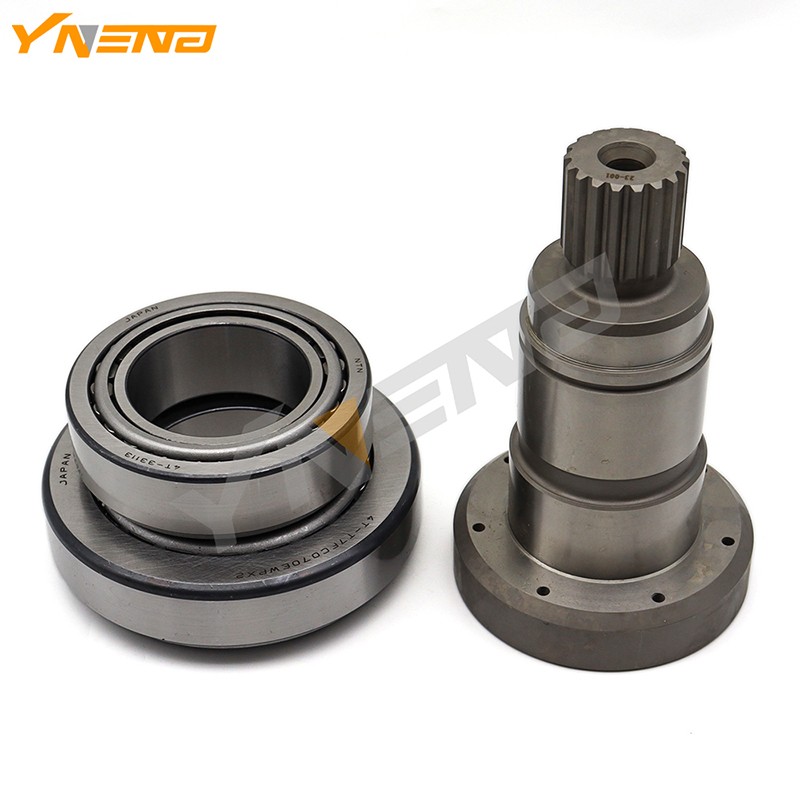

La série A6VM est un moteur à cylindrée variable largement utilisé, couvrant 11 tailles de cylindrée de 28 à 1 000 cc/tr. Les pièces principales de cette série comprennent : le bloc-cylindres, l'ensemble piston/pantoufle (7 pièces/jeu), la plaque de soupape, l'arbre d'entraînement, la plaque de retenue, le ressort à disque et le ressort central, les couvercles d'extrémité avant et arrière, les roulements et les kits de joints.
La série A10FM est un moteur à cylindrée fixe, disponible en 9 tailles de cylindrée de 10 à 45 cc/tr. Sa structure de pièces est similaire à celle de l'A6VM, mais certaines dimensions ne sont pas interchangeables : vérifiez toujours le modèle spécifique lors de la commande.
Moteurs à pistons radiaux (série commune) :
La série MCR (MCR3, MCR5, MCR10, etc.) est couramment utilisée pour les entraînements de déplacement, offrant des performances de couple élevé à basse vitesse. Les pièces clés comprennent le stator, le rotor, les couvercles avant/arrière et l'arbre d'entraînement, généralement en acier allié 42CrMo. Des alternatives de haute qualité avec une interchangeabilité à 100 % sont disponibles à des prix compétitifs.
Conseil de sélection : Lors de la commande de pièces, vous devez fournir la désignation complète du type de moteur (par exemple, A6VM107HA1/63W-VZB027A), et pas seulement le nom de la série. Le code de type contient des informations critiques sur le déplacement, la méthode de contrôle et la configuration de montage qui affectent directement la compatibilité des pièces.
Les pièces OEM (Original Equipment Manufacturer) sont fournies via les canaux Bosch Rexroth agréés, garantissant la qualité et l'ajustement, avec une garantie standard de 12 mois de l'usine.
La qualité des pièces de rechange varie considérablement. Les alternatives de haute qualité doivent répondre aux critères suivants :
Matériau équivalent à l'OEM (par exemple, blocs-cylindres utilisant des alliages de cuivre résistants à l'usure)
Dimensions entièrement interchangeables avec les pièces d'origine
Performances prouvées grâce à des tests de pression et d’efficacité
De nombreuses marques de rechange nationales (chinoises) haut de gamme offrent désormais des performances proches des niveaux OEM avec des avantages de coût significatifs.
| Composant | État normal | Gâchette de remplacement |
|---|---|---|
| Ensemble piston/pantoufle | Jeu (piston à alésage du cylindre) : 0,033 mm | Remplacez si le jeu dépasse 0,045 mm ; épaisseur de pantoufle portée de 7,0 mm à 6,8 mm |
| Plaque de soupape et face de cylindre | Rugosité de surface Ra ≤ 0,4 | En cas de rayures ou d'usure à Ra ≥ 3,2, re-meuler ou remplacer |
| Plaques de friction | Épaisseur : 2,2 mm | Remplacer en cas d'usure à 2,1 mm (sinon couple de freinage insuffisant) |
| Scellés | Remplacer comme un ensemble complet à chaque fois que le moteur est démonté | Empêche les fuites secondaires |
Avec un entretien approprié, les moteurs Rexroth peuvent atteindre une durée de vie supérieure à 25 ans dans des applications réelles.
Le fluide hydraulique est « l’élément vital » du système. Les intervalles de changement doivent être toutes les 1 000 à 2 000 heures de fonctionnement, en fonction des conditions et de l'environnement de travail. Inspectez régulièrement la couleur et l'odeur du liquide : un noircissement ou une odeur de brûlé indique une température élevée ou une oxydation. Utilisez toujours les qualités de fluide recommandées par Rexroth ; mélanger différentes marques peut provoquer des réactions additives.
Le remplacement des filtres est la mesure de protection la plus rentable. Changez les filtres de retour toutes les 500 à 1 000 heures, plus fréquemment dans les environnements poussiéreux. Un filtre obstrué ouvre la vanne de dérivation, permettant à l'huile non filtrée de pénétrer dans le moteur et d'accélérer l'usure.
La température de fonctionnement normale au niveau du drain du boîtier doit être inférieure à 80 °C (176 °F). Si les températures dépassent cette valeur, vérifiez le système de refroidissement, le niveau d'huile dans le réservoir ou une éventuelle fuite interne. Surveillez les pressions d'entrée et de sortie par rapport aux valeurs définies : des fluctuations anormales peuvent indiquer une usure des plaques de soupape ou des problèmes de blocage de soupape.
Le débit de vidange du boîtier est un indicateur clé de santé. Si le débit dépasse 500 cm³/min (environ 0,5 L/min), cela suggère un jeu interne excessif ou une défaillance du joint, et le moteur doit être programmé pour une inspection.
| Symptôme de panne | Cause possible | Action Corrective |
|---|---|---|
| Le moteur ne tourne pas ; la pression atteint le réglage de la soupape de décharge | La charge dépasse la capacité de couple du moteur | Vérifier et réduire la charge |
| Le moteur ne tourne pas ; pas de montée en pression | Pas d’approvisionnement en pétrole ; la vanne de régulation n'est pas actionnée ; frein non desserré | Vérifiez l'alimentation de la pompe, la vanne de commande et la pression de desserrage des freins. |
| Sens de rotation incorrect | Tuyaux inversés ; erreur d'orientation de l'assemblage interne | Remplacez les conduites d'alimentation/de retour ou réassemblez correctement |
| Vitesse inférieure à la valeur définie | Approvisionnement en pétrole insuffisant ; fuite interne excessive due à une température d'huile élevée | Vérifiez le débit de la pompe ; réduire la température de l'huile |
| Couple de freinage insuffisant | Plaques de friction usées ; piston de frein coincé | Démonter et inspecter ; remplacer les plaques de friction |
| Fuite du joint d’arbre | Pression excessive du dossier ; lèvre d'étanchéité endommagée ; tourillon d'arbre usé | Vérifiez la conduite de vidange pour déceler tout blocage ; remplacer le joint d'arbre si nécessaire |
Les centres de service certifiés Rexroth proposent des processus de réparation complets, comprenant le démontage, l'inspection, le remplacement des pièces usées, le remontage et les tests de performances sur un banc d'essai. Ils proposent également un programme d'échange de services : remplacez votre moteur défectueux par une unité d'échange reconditionnée en usine pour minimiser les temps d'arrêt.
Pour les équipements vieillissants, REMAN (remanufacturing) est une alternative rentable qui restaure les composants usagés aux normes de performance « comme neuves », généralement à un prix inférieur à celui d'un équipement neuf. C’est idéal pour prolonger la durée de vie de l’équipement sans dépenses d’investissement complètes.
Tenir des registres appropriés : enregistrer les heures de fonctionnement, les pièces remplacées et l'historique des pannes pour chaque moteur.
Donnez la priorité à la qualité sur les ensembles rotatifs : utilisez des pièces de rechange OEM ou certifiées de haute qualité pour les blocs-cylindres, les pistons, les plaques de soupapes et les roulements.
Ne faites jamais de compromis sur les joints et les filtres : respectez les intervalles de remplacement programmés : ce sont des mesures préventives peu coûteuses et à fort impact.
Planifiez à l'avance les pièces de rechange critiques : identifiez les articles à long délai de livraison et conservez les pièces de rechange essentielles en stock pour éviter les temps d'arrêt prolongés.
Adoptez une maintenance proactive : les réparations réactives sont toujours plus coûteuses lorsque l'on prend en compte les pertes de production. Une inspection programmée coûte bien moins cher qu’une panne d’urgence.
